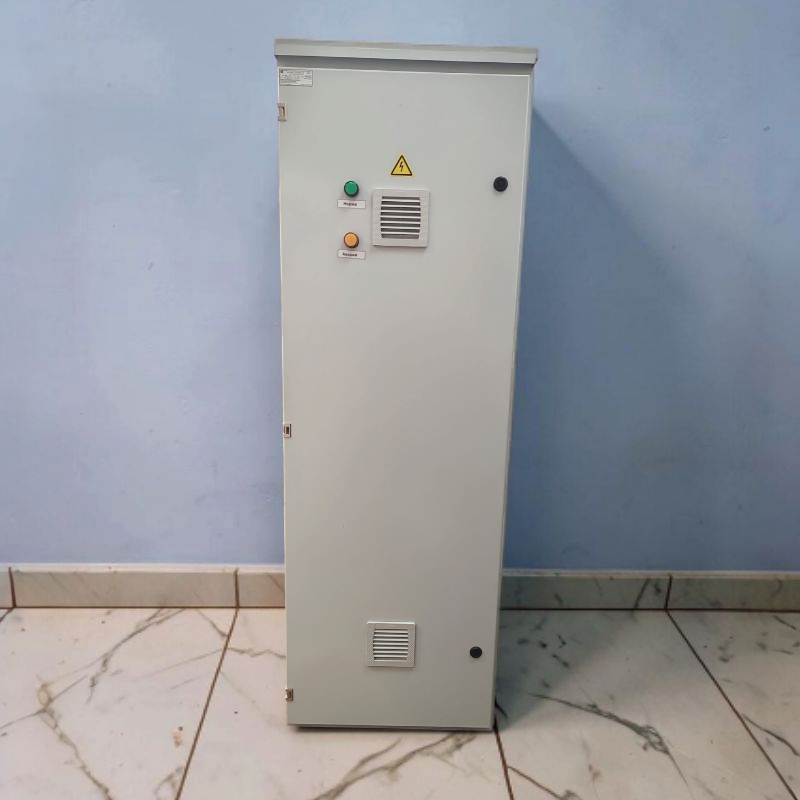

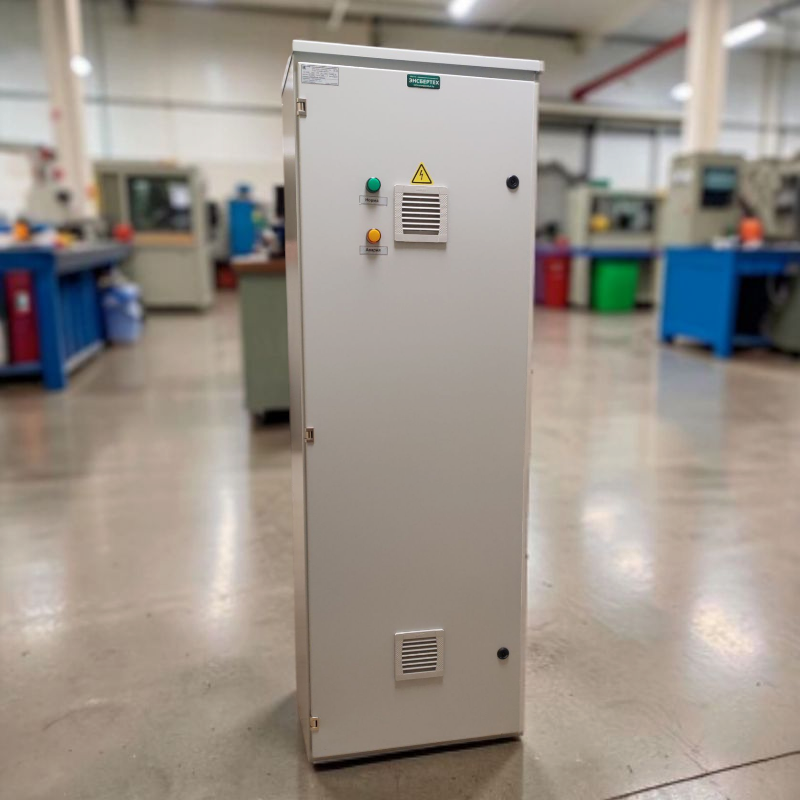

Медицинские разделительные трансформаторы с системой контроля изоляции и температуры серии ШТР

Все медицинские разделительные трансформаторы с контролем изоляции и температуры соответствуют ТУ BY 191326901.006-2017 ООО «ЭНСБЕРТЕХ» и ТКП 45-4.04-326-2018  РУП «Стройтехнорм», Министерства архитектуры и строительства РБ ).

Технические характеристики разделительного трансформатора:

• Сопротивление изоляции, не менее ---------------------------------------------- 300 МОм
• Максимальное допустимое фазное входное напряжение --------------------- 255 В
• Напряжение контроля изоляции между первичной и вторичной обмотками -- 4 кВ
• Установка контроля изоляции ------------------------------------------------------ 50 кОм
• Время срабатывания системы контроля изоляции -------------------------------- 1- 3 с
• Температурный диапазон --------------------------------------------------------- 0 \ +40С
• Исполнение ----------------------------------------------------------------- от IP21 до IP54

 Системы защиты и контроля:

1. Автоматы защиты по входу и выходу обеспечивают защиту от сверхтоков в обмотках при аварии потребителя.
2. Система плавного пуска обеспечивает ограничение величин пусковых токов при включении трансформатора и комфортный режим работы коммутационной аппаратуры.
3. Система контроля температуры трансформатора контролирует температуру на ТР и при перегреве (длительной перегрузке)выдает сигнал аварии на пост дистанционного контроля (ПДК) и на желтый индикатор на лицевой панели «АВАРИЯ».
4. Система контроля изоляции осуществляет непрерывный контроля состояния изоляции IT – сети. В случае нарушения изоляции и сниже сопротивления изоляции ниже установленного уровня (50 кОм) выдается сигнал «НАРУШЕНИЕ ИЗОЛЯЦИИ» на ПДК и на желтый индикатор на лицевой панели изделия «АВАРИЯ».

Система контроля рабочего тока трансформатора обеспечивает измерение величины нагрузки и выдает аварийный сигнал о перегрузке трансформатора на ПДК и на желтый индикатор на лицевой панели изделия «АВАРИЯ».

Качество продукции обеспечивается контролем и наличием следующих пунктов:

- Габарит корпуса трансформатора подбирается исходя из требования естественного охлаждения трансформатора.

- Экранирующая обмотка улучшает качество вторичной сети.

- Отклонение выходного напряжения не превышает 4%.

- Возможность подключения до 6 ПДК к каждому трансформатору.

- Ограничение пусковых токов трансформатора обеспечивается системой плавного пуска.

- При расчёте трансформатора закладывается высокая перегрузочная способность.

- Шумность изделия в пределах установленных нормативов.

- При производстве трансформаторов используется витой магнитопровод с распределённым зазором и медные обмотки, что позволяет значительно снизить потери мощности.

Дополнительные опции для  разделительных трансформаторов с контролем изоляции.
