Организация электроснабжения медицинских помещений

Конструкция корпусов может меняться в зависимости от электронных характеристик вашей схемы и ее технических приложений.

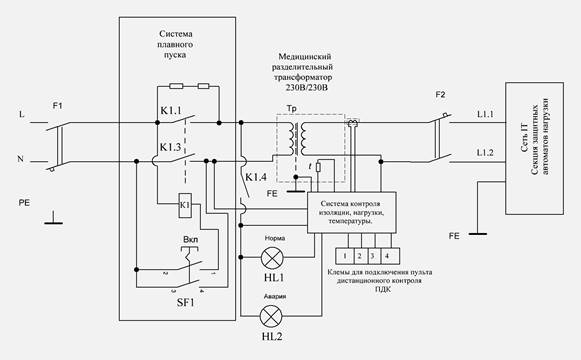

Рис.4 Однофазный медицинский разделительный трансформатор. Общая схема.

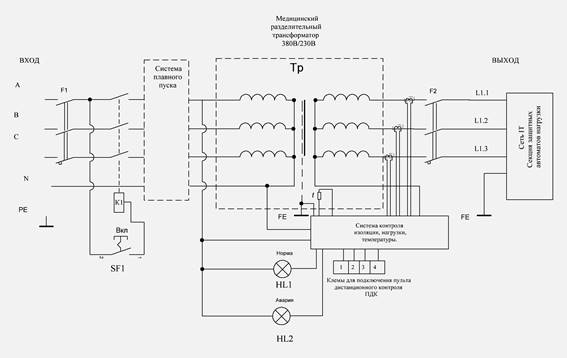

Рис.5 Трехфазный медицинский разделительный трансформатор с понижением выходного напряжения. Общая схема.

Необходимо отметить, что размещение в едином щите системы АВР, разделительных трансформаторов и выходной распределительной группы автоматических выключателей (изделие серии ШТР-х-х-ЩР-УХЛ4 (ТУ BY 191326901.006-2017)) является оптимальным решением, повышающим надежность и эффективность электроустановки, сокращающим время на ее обслуживание и экономящим место.

Размещение разделительных трансфоматоров для питания медицинских помещений.

Медицинские разделительные трансформаторы можно разместить в:

1.      Непосредственно в помещениях Гр.2.

2.      Коридорных нишах.

3.      Этажной щитовой.

4.      Помещении ГРЩ или щитовой учреждения.

Последний вариант не оптимален и применяется крайне редко т.к. не вполне соответствует требованиям, ведет к большой протяженности (емкости) линий и затрудняет оперативное обслуживание оборудования.

Размещение трансформаторов в этажной щитовой также редкое решение, как по вышеуказанным причинам, так и из-за отсутствия в мед. учреждениях подобных помещений.

При размещении необходимо учитывать, что любой трансформатор издает определенный шум в силу физического принципа своей работы. Поэтому на практике медицинские трансформаторы размещают в выделенных коридорных нишах (с обязательным обеспечением естественной вентиляции для теплоотдачи) или в помещениях Гр.2 с обеспечением шумоизоляции.

В случаях острого дефицита свободных площадей (например, при модернизации существующих учреждений) применяют экономящие место комплексные установки. Это:

1.      Разделительные трансформаторы серии ШТР-х-2(4) (ШТРТ-х-2), представляющие собой сборку нескольких трансформаторов в одном щите для обеспечения отдельных IT-сетей. Например, 2 трансформатора для создания 2-х IT-сетей для 2-х операционных или 4 трансформатора для 4-х операционных.

2.      Разделительные трансформаторы с АВР типа ШТР-х-х-ЩР (ШТРТ-х-х-ЩР), экономят место на АВР.

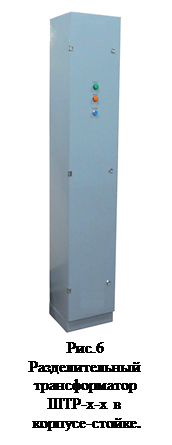

3.      Разделительные трансформаторы в корпусах-стойках, занимают меньшую площадь помещения.

Обращаем внимание, что возможность размещение распределительных автоматов IT-секций в щитах разделительных трансформаторов является стандартной опцией для всех трансформаторов ШТР-х-х (ШТРТ-х-х).

Выбор между однофазным и трехфазным разделительными трансформаторами для питания медицинского оборудования

Очень часто при проектировании системы электроснабжения помещений Гр.2 возникает вопрос выбора между однофазным и трехфазным разделительным трансформатором этот момент не регламентирует, оставляя на выбор специалиста-проектировщика.

Особенности однофазных разделительных трансформаторов для питания медицинского оборудования:

1. Простота конструкции и эксплуатации. Упрощенно: однофазная TN-S сеть на вводе, однофазный резервный ввод (или от ДГУ), однофазный АВР, однофазный трансформатор, однофазная IT-сеть на выходе, к которой подключаются однофазные потребители (операционные щиты, медицинские консоли, розеточные панели).

2. Существенно меньшая шумность однофазных трансформаторов в сравнении с трехфазными.  К сожалению, абсолютно все трансформаторы в той или иной мере «гудят» вследствие явления магнитострикции. Различными технологическими мерами шум трансформаторов можно значительно уменьшить, но магнитопровод однофазного трансформатора (при равенстве мощностей) всегда будет вдвое меньше и легче трехфазного, а значит – шуметь будет меньше.

3. Кабельные линии для однофазных трансформаторов требуют большее сечение, чем в трехфазных т.к. вся мощность потребителей забирается с одной фазы.

4. Так как входная сеть здания – трехфазная, то неравномерность распределения электро-потребителей по фазам в медицинском учреждении при применении однофазных медицинских трансформаторов будет больше, чем при применении трехфазных трансформаторов.

Особенности трехфазных разделительных трансформаторов с понижением выходного напряжения (Uвход.=380/220В Uвыход.=220/127В) для питания медицинского оборудования:

1. Трехфазные разделительные трансформаторы с понижением выходного напряжения выпускаются в соответствии с требованием о не превышении выходного напряжения (Uвых) трансформатора 250В. Существует два метода выполнения этого требования:

• соединение трех вторичных обмоток трансформатора напряжением 127В по схеме Y (звезда). Фазное напряжение 127В, линейное – 230В.

• соединение трех вторичных обмоток трансформатора напряжением 230В по схеме «треугольник».

Первый метод – является предпочтительным, т.к. нагрузка подключается на линейное напряжение (между двух катушек трансформатора сразу) – т.е. нагрузка распределяется более равномерно. Кроме того, токи холостого хода при соединении обмоток по схеме Y-Y – меньше.

При втором методе (треугольник) в силу ряда особенностей распределительных сетей в разы больше токи холостого хода трансформатора, плюс на каждую фазу работает только одна катушка. Поэтому соединение «звезда-треугольник» в медицинских разделительных трансформаторах не оптимально и почти не используется.

2. Трехфазные медицинские трансформаторы имеют более сложную систему подключения, нежели однофазные. Для них требуется трехфазный АВР (с контролем чередования фаз) и трехфазный резервный ввод (или трехфазный ИБП).

3. Нагрузка к трехфазным трансформаторам с понижением выходного напряжения (ШТРТ-х-х 380/230) подключается между фазами (на линейное напряжение 230В), а выходная нейтраль трансформатора не используется. При планировании подключений потребителей необходимо максимально равномерно распределить нагрузку по фазам.

4. Уровень шума трехфазных трансформаторов превышает шум равных по мощности однофазных.

5.  Кабельные линии для трехфазных разделительных трансформаторов требуют меньшее сечение, чем для однофазных, т.к. мощность потребителей распределена на три фазы.

6.  Так как входная сеть здания – трехфазная, то неравномерность распределения электропотребителей по фазам в медицинском учреждении при применении трехфазных медицинских трансформаторов будет существенно меньше, чем при применении однофазных трансформаторов.

Особенности трехфазных разделительных трансформаторов без понижения выходного напряжения (Uвход.=380/230В Uвыход.=380/230В) для питания медицинских помещений:

Такие трансформаторы применяются при наличии трехфазных потребителей напряжением переменного тока 380В. Это могут быть томографы, рентгеновские установки и иные мощные потребители. В других случаях медицинские трансформаторы без понижения стараются не применять.

Подключение однофазных потребителей к медицинскому трансформатору выполняется по схеме Yn (звезда с нейтралью), т.е. между выходными фазами и выходной нейтралью трансформатора (с максимальной равномерностью распределения нагрузки по фазам). Главным отличием трехфазного медицинского трансформатора без понижения от трансформатора с понижением является наличие линейного напряжения 380В, как фактора повышенной опасности.

Защитные автоматические выключатели для разделительных трансформаторов питающих медицинские помещения

Согласно требованиям:

«В медицинских системах IT защита от перегрузок не допускается в питающих линиях (фидерах) до и после разделительного трансформатора».

Есть два пути выполнения этого требования:

• установка автоматических выключателей с характеристикой «С», но с завышенным номиналом, не отключающих трансформатор при перегрузке в течение 1 часа.
• установка автоматических выключателей без теплового расцепителя (только с защитой от сверхтоков).

Пост дистанционного контроля трансформатора (ПДК)

Разделительные трансформаторы комплектуются постами дистанционного контроля (ПДК), которые устанавливаются непосредственно в зоне работы персонала и имеют степень защиты IP54 (для санитарной обработки).

ПДК представляет собой устройство световой и звуковой сигнализации состояния изоляции, температуры и тока нагрузки разделительного трансформатора. ПДК оборудован кнопкой «ТЕСТ» для проверки исправности системы контроля изоляции и кнопкой «СБРОС» для отключения звуковой сигнализации.

 В ПДК находиться:

1.   Зеленая сигнальная лампа, которая служит для индикации нормальной работы и при уровне изоляции более 50 кОм.

2.   Желтая сигнальная лампа загорается при снижении уровня изоляции менее 50 кОм.

3.   Желтая сигнальная лампа загорается при превышении нормируемой температуры обмоток разделительного трансформатора.

4.   Желтая сигнальная лампа загорается при перегрузке трансформатора

Желтые сигнальные лампы аварийного режима могут отключаться только при восстановлении нормальных параметров и условий эксплуатации разделительного трансформатора.

5.   Звуковая сигнализация, которая включается при выходе любого из контролируемых параметров за пределы нормы.

Данная звуковая сигнализация может отключаться. Однако если звук был выключен при выходе одного из параметров за пределы нормы, то при выходе за пределы другого параметра включается снова.

6.   Кнопка «ТЕСТ» служит для проверки системы контроля изоляции. При нажатии кнопки имитируется снижение изоляции сети до 50кОм.

7.   Кнопка «СБРОС» для отключения сигнала.

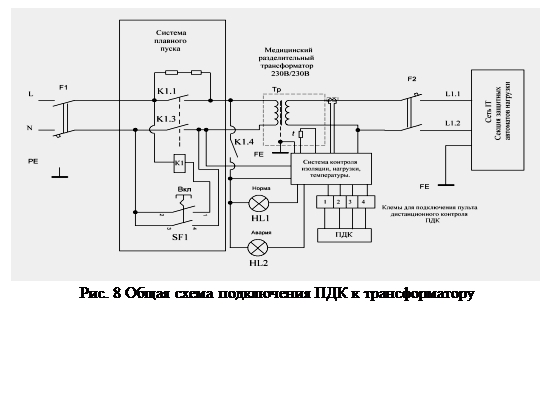

Подключение поста ПДК к блоку контроля разделительного трансформатора выполняется четырехжильным сигнальным кабелем 4х0,75 или витой парой.

Для удобства применения поста в различных типах помещений ПДК выпускается в корпусе навесного исполнения. Корпус ПДК имеет габарит 80(ш)х155(в)х50(г)мм в комплекте с внешним фитингом для ввода проводов управления от трансформатора.

Корпус ПДК может быть выполнен для скрытой установки (встроенный) при дополнительном заказе.

Шкаф Безопасного Питания (ШБП )

ШТР-х-х-ШБП с разделительными трансформаторами (далее ШБП) предназначен для эффективного обеспечения бесперебойного питания оборудования медицинского назначения. ШБП применяются с целью исключения опасности, обусловленной возможностью случайного одновременного прикасания к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции, а так же для  обеспечения бесперебойной работы медицинского оборудования при пропадании питающей сети, за счет работы от источника бесперебойного питания (ИБП), установленного в нутрии шкафа. Мощность ИБП как минимум в 1,5 раза больше мощности установленного разделительного трансформатора.

(*)-  габаритные размеры Шкафа и степень защиты согласуются при заказе дополнительно

1. Требования безопасной эксплуатации

4.1  ШБП рассчитан на эксплуатацию в закрытом помещении при температуре от 0° до +20°С и относительной влажности воздуха до 90%.

4.2  Соблюдение правил техники безопасности для установок до 1000В при подключении и эксплуатации обязательно.

4.3  Полный установленный срок службы установленных ТР должен быть не менее 12 лет при наработке не более 4000 ч в год.

1.1 ЗапрещаетсяЗапрещается

1.    подключать к ШБП нагрузки более значения, приведённого в технических данных паспорта;

2.    эксплуатировать ШБП в отсутствии заземления;

3.    вскрывать ШБП, подключенный к сети;

4.    протирать корпус ШБП с применением растворителей;

5.    устанавливать ШБП в местах с высокой влажностью выше 90% , с наличием паров кислот и щелочей, вызывающих коррозию, с высоким содержанием пыли или строительной крошки (например, в местах проведения строительных ремонтных работ)

6.    устанавливать в близи расположения источников воды и огня;

7.    бросать, переворачивать, перевозить в горизонтальном положении, а также подвергать какому-либо другому механическому воздействию;

8.    допускать к месту установки и подключения ШБП посторонних лиц;

9.    эксплуатировать оборудование при отсутствии естественной вентиляции.

2. Подключение

5.1     Установите Шкаф на ровную горизонтальную поверхность и закрепите его к полу (внутри по периметру находятся крепёжные отверстия), установите и подключите ИБП (смотри инструкцию по пользованию ИБП).

5.2     Подключить оборудование к сети через вводные автоматы (клеммы входа).

5.3     Подключить нагрузку к выходным автоматам.

5.4     Подсоединить провода пульта дистанционного контроля к клеммнику с маркировкой «1, 2, 3, 4» (кабель 4х0,75).

5.5     Переключить вводные автоматы сети в положение “ON”.

5.6     Включить ИБП (смотри инструкцию по пользованию ИБП).

5.7     Переключить вводные автоматы ТР в положение “ON”.

5.8     На дверце загорятся зеленые индикаторы «Норма ТР1» и «Норма ТР2»

5.9     Включить выходные автоматы нагрузки “ON”.

5.10   Подать напряжение на нагрузку – переключить автоматы нагрузки в положение “ON”.

5.11   Для выключения ТР переключить вводные автоматы ТР в положение “OFF”.

5.13.  При длительном отключении необходимо выключить ИБП (смотри инструкцию по пользованию ИБП).

3. Гарантия

6.1     Гарантийный срок 36 месяцев если иное не предусмотрено в договоре поставки.

6.2    В течении гарантийного срока при нарушении работы или выходе из строя ТР ремонт производиться за счет предприятия - изготовителя в гарантийной мастерской, при условии правильной эксплуатации изделия в соответствии с п.5.

Щиты распределительные серии ШТР-х-х-ЩР (ШТРТ-х-х-ЩР) с разделительными трансформаторами и блоком АВР

Выпускаемые модели ШТР-х-х-ЩР (с однофазным медицинским трансформатором) и ШТРТ-х-х-ЩР (с трехфазным медицинским трансформатором), являются комплектными устройствами и позволяют решить все вопросы резервирования электроснабжения, организации IT-сети и распределительных секций для подключения как IT, так и TN-S потребителей.

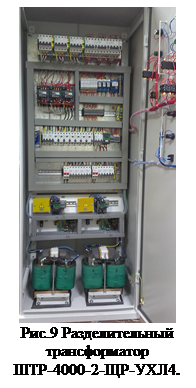

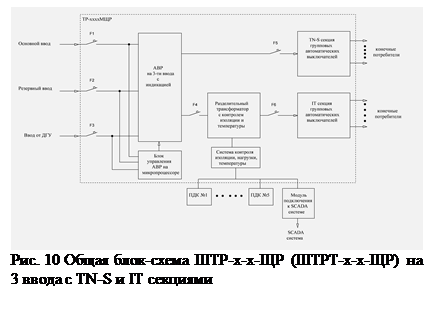

ШТР-х-х-ЩР (ШТРТ-х-х-ЩР) (рис.9) конструктивно могут включать в свой состав:

1.      Блок АВР на два, три или четыре ввода (в т.ч. от ДГУ) со временем переключения не более 0,5 сек.

2.      Секцию автоматических выключателей и УЗО для подключения потребителей TN-S сети.

3.    Один или несколько комплектных медицинских разделительных трансформаторов с микропроцессорными блоками контроля изоляции, температуры и нагрузки.

4.      Секцию автоматических выключателей для подключения потребителей IT сети.

5.      На лицевой панели изделия установлена система индикации работы АВР и трансформаторов.

Блок АВР в составе оборудования обеспечивает бесперебойное электроснабжение при аварии основного ввода с помощью переключения нагрузки на резервный(е) ввод(а).

Количество вводов АВР, их приоритет, условия переключения на резервные вводы при аварии или восстановления основного устанавливается в соответствии с требованиями тех. задания. Можно отметить, что обычно вводов – два (основной и резервный, от ДГУ), первый ввод является приоритетным. Типовое условие перехода на резервный ввод: отклонение входного напряжения от номинального более чем на 10%, либо пропадание фазы или нейтрали. Количество и номиналы автоматических выключателей IT и TN-S распределительных секций также выполняются согласно требований заказчика.

Разделительный трансформатор выполняет преобразование сети электроснабжения в IT сеть, обеспечивая безопасность людей и эксплуатации электрооборудования. Одновременно блок контроля изоляции непрерывно информирует персонал о режиме работы установки с помощью собственной световой индикации и поста(ов) дистанционного контроля (ПДК).

Возможно изготовление ШТР-х-х-ЩР (ШТРТ-х-х-ЩР) с несколькими разделительными  трансформаторами по индивидуальному заказу, что позволяет организовать несколько IT сетей в учреждении в условиях дефицита площади для размещения оборудования. Состояние каждого разделительного трансформатора в составе ШТР-х-х-ЩР (ШТРТ-х-х-ЩР) контролируется отдельным блоком контроля изоляции, температуры и нагрузки. К каждому блоку возможно подключить до 6 постов дистанционного контроля трансформатора (ПДК) для обеспечения удобного контроля работы щита со стороны персонала учреждения.

Конструкция оборудования по степени защиты от IP21 до IP54 в зависимости от требований заказчика.

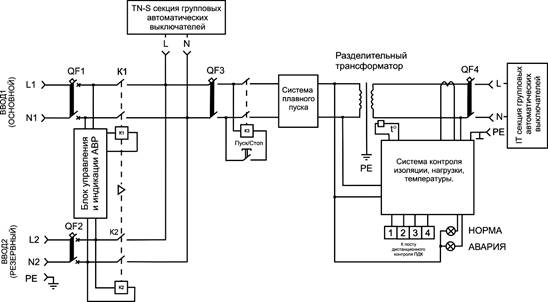

Рис. 11 Блок-схема однофазного ШТР-х-х-ЩР на 2 ввода с TN-S и IT секциями.

Рис. 12. Блок-схема трехфазного ШТРТ-х-х-ЩР 380/230 (с понижением выходного напряжения) на 2 ввода с IT секцией.

Разделительный трансформатор в составе ШТРТ-х-х-ЩР с понижением выходного напряжения (первичная обмотка 380/230В, вторичная обмотка 230В - линейное). IT потребители подключаются на линейное напряжение (230В).

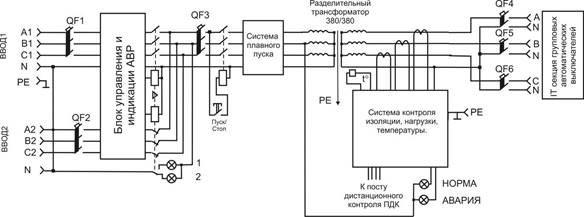

Рис. 13. Блок-схема трехфазного ШТРТ-х-х-ЩР 380/380 на 2 ввода с IT секцией

Медицинский трансформатор в составе ШТРТ-х-х-ЩР без понижения выходного напряжения (первичная обмотка 380/230В, вторичная обмотка 380/230В). IT потребители подключаются на фазное напряжение (230В). На выходе трансформатора вместо трех двухполюсных автоматов может быть установлен групповой автомат на три фазы.

Источники бесперебойного питания (ИБП) в системах электроснабжения медицинских помещений

Согласно требования: «…Медицинские учреждения необходимо обеспечивать аварийными источниками электропитания, которые позволяли бы поддерживать нормальную работу медицинского оборудования в течение заданного периода времени и время приведения в действие которых не превышало бы времени, установленного соответствующими нормами. Если на одном или нескольких линейных проводниках главного распределительного устройства напряжение понизится более чем на 10 % относительно номинального, должна автоматически включаться система аварийного электроснабжения. Переключение электропитания должно происходить с задержкой времени, достаточной для нормального срабатывания коммутационных аппаратов и предотвращения ложных срабатываний».

В зависимости от скорости переключения на источник бесперебойного питания и поддержания нормальной работы оборудования в течение заданного периода времени все системы гарантированного электроснабжения подразделяются:

1. Система со временем переключения менее 0,5 секунд.

Источник аварийного электропитания должен обеспечить освещение операционных столов и других важных объектов, например, эндоскопов. Время автономного питания - не менее 3 часов.

2. Система со временем переключения менее 15 секунд.

Оборудование:

• аварийное освещение;

• лифты для передвижения пожарных расчетов;

• вентиляционные системы для удаления дыма;

• пейджинговая служба;

• медицинское оборудование для подачи газа, включающее подачу сжатого воздуха, вакуумные насосы, используемое для анестезии и их управляющие устройства;

• системы пожарной сигнализации и пожаротушения.

Время питания - способность поддерживать электропитание в течение 24 часов. Время может быть уменьшено до минимального, равного 3 часам, если специфика медицинского учреждения позволяет в течение этого времени закончить все необходимые процедуры и провести эвакуацию.

3. Система со временем переключения более 15 секунд

Оборудование, не упомянутое как подлежащее подключению к более оперативно переключаемым аварийным источникам и используемое для вспомогательных нужд:

• стерилизационное оборудование;

• технические службы эксплуатация здания, включающие вентиляцию и кондиционирование воздуха, отопительную систему;

• холодильное оборудование;

• оборудование для приготовления пищи;

• устройства для зарядки аккумуляторов.

В случае неисправности основной питающей сети должно быть обеспечено освещение от аварийной сети. Время переключения на аварийное освещение не должно превышать 15 с. Аварийным освещением должны обеспечиваться:

• маршруты эвакуации;

• подсветка указателей выхода;

• помещения, в которых расположены аварийные электрогенераторы и распределительные устройства основной и аварийной электросети;

• помещения для экстренных процедур. В каждом помещении должен быть, по крайней мере, один светильник, подключенный к аварийной сети;

• помещения Гр.1: В каждом помещении должен быть, по крайней мере, один светильник, подключенный к аварийной сети;

• помещения Гр.2: В этих помещениях не менее 50% светильников должны иметь подключение к аварийной сети.

Необходимо отметить, что источником аварийного электроснабжения, на которой возможно переключение в течение 15сек, тем более 0,5сек. может являться резервный ввод с другого трансформатора подстанции или дизель (бензо) генераторная установка. В то же время переключение на дизель/бензо-генератора горячего резерва занимает 15-60 сек т.к. необходимо время для запуска и выхода на номинальный режим работы поэтому они применяются совместно с ИБП. При выборе мощности ДГУ и ИБП для резервирования нагрузки необходимо помнить, что мощность ДГУ должна быть на 30% выше мощности ИБП, в свою очередь мощность нагрузки подключаемая к ИБП должна быть на 15-20% ниже номинальной мощности ИБП.

 Особенности ИБП

Время автономной работы ИБП определяется емкостью подключенных батарей. При сроке автономной работы в несколько часов аккумуляторы необходимой емкости в разы превышают габарит ИБП. Поэтому их располагают в специальном (аккумуляторном) шкафу, либо на стеллажах в отдельном помещении (с температурой не более 20 градусов). Батареи, применяемые в ИБП – герметичные необслуживаемые напряжением 12 вольт. Подключаются последовательно друг к другу. Типовой срок службы батарей (при температуре 20°С ) 5,10,12 лет в зависимости от производителя. При превышении температуры выше 25°С срок службы АКБ уменьшается в 2-е.

 ИБП преобразует переменное напряжение сети в постоянное для зарядки АКБ, а потом постоянное напряжение системы аккумуляторов в переменное. В зависимости от конструкции ИБП батарейный шкаф (стеллаж) подключается к ИБП трехжильным кабелем (плюс, минус, земля), либо четырехжильным кабелем (плюс, минус, нейтраль, земля).

Важно отметить, что ИБП выполняют автоматическую зарядку своих батарей при наличии электропитания сети (с помощью встроенного зарядного устройства). Время заряда, как правило, в несколько раз превышает время автономной работы (время разрядки). Таким образом, при нескольких последовательных перебоях электроснабжения возможен отказ ИБП, вследствие разряда батарей. Необходимо понимать, что ИБП – не более чем резервное средство электроснабжения и в особо важных случаях оно не должно быть единственным.

В конструкцию ИБП большинства производителей входят защитные автоматы либо выключатели с плавкими вставками и система «BY PASS».

Система «BY PASS» представляет собой обходную цепь с электронным ключом, шунтирующую ИБП в случае аварии или перегрузки. Таким образом, достигается электроснабжение потребителей в некоторых не штатных ситуациях. Обычный порядок запуска ИБП предполагает первичный пуск в режиме «BY PASS», а затем переход на инвертор.

Мощность ИБП выбирается исходя из мощности подключенных потребителей с запасом 15-20%. Типовой коэффициент мощности составляет 0,75-0,9.

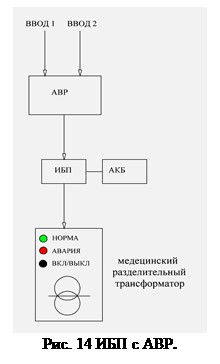

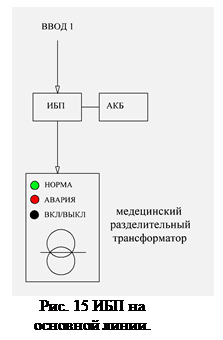

Типовые схемы подключения ИБП приведены на рис.14 и рис.15. Важно понимать, что к ИБП может быть подключен как один разделительный трансформатор так и их группа вплоть до резервирование всей системы электроснабжения учреждения (с учетом суммарной мощности потребителей).

Обращаем внимание на правильность подключения ИБП (рис. 14, 15). Если допустить ошибку и вход ИБП через параллельные цепи соединить с выходом то ИБП может выйти из строя.

Особенности ДГУ

Время работы дизель/бензо-генератора определяется емкостью топливного бака и техническим циклом. Таким образом, при необходимости генератор может бесперебойно электроснабжать учреждение в течение нескольких суток. Это наиболее компактный и эффективный вариант для длительного электроснабжения объекта.

 В тоже время генератор требует специальное помещение (контейнер), систему вентиляции, систему подогрева масла в картере, трубу для отвода выхлопа, пожарную сигнализацию, экологический раздел в проекте. Для длительного срока автономии необходим дополнительный топливный бак, т.к. заправка ДГУ во время работы категорически запрещена по нормам пожарной безопасности.

Мощность ДГУ выбирают исходя из требования, что мощность подключенных потребителей должна составлять 70% от мощности ДГУ. Важной особенностью является минимально-необходимая нагрузка генератора. Как правило, производители требуют наличие нагрузки не менее 30% от номинальной.

Защитное заземление и система уравнивания потенциалов

Определения

Национальные и международные стандарты четко определяют различные элементы заземляющих соединений. Следующие термины общеприняты в промышленности и литературе.

1. Заземляющий проводник - Защитный проводник, соединяющий основной заземляющий зажим установки с заземляющим электродом или другим средством заземления.

2. Открытая проводящая часть: Проводящая часть оборудования, которая не находится под напряжением при нормальных условиях, но может быть под напряжением при повреждении.

3. Защитный проводник -  Проводник, используемый для средств защиты от поражения электрическим током.

4. Проводник выравнивания потенциалов: защитный проводник, обеспечивающий эквипотенциальное соединение.

5. Главная заземляющая шина или зажим: шина или зажим для соединения защитных проводников, включая проводники выравнивания потенциалов и проводники для рабочего заземления, при их наличии, со средствами заземления.

Защитное заземление

Операционные помещения должны иметь защитную заземляющую шину из меди сечением не менее 80 кв.мм, либо из другого металла с эквивалентным по проводимости сечением.

Все штепсельные розетки в операционной должны быть с заземляющими контактами. От защитной заземляющей шины к заземляющим контактам штепсельных розеток должны быть проложены медные проводники сечением не менее 2,5 кв.мм.Операционный стол, наркозный аппарат и вся электромедицинская аппаратура, выполненная по 01 и 1 классам электробезопасности должны быть соединены с защитной шиной защитными проводниками. Сечение защитных проводников (по меди) должно быть не менее значений, указанных в таблице 1:

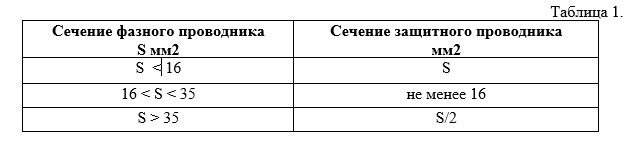

Минимальное сечение защитного проводника по меди, должно быть не менее:

-  2,5 мм², имеющего механическую защиту,

-  4 мм², не имеющего механической защиты.

Система уравнивание потенциалов в медицинских помещениях Гр 2.

Уравнивание потенциалов - электрическое соединение проводящих частей с помощью защитных проводников для достижения равенства их потенциалов.

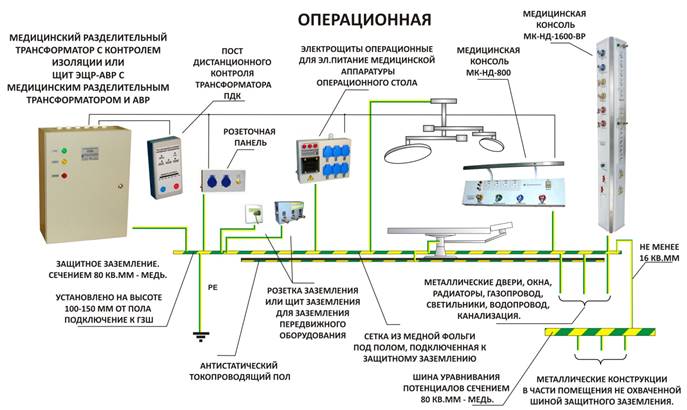

В операционных должна быть установлена система уравнивания потенциалов (СУП), которая служит для создания одинакового потенциала всех металлических частей и конструкций, доступных для прикосновения. В дополнение к защитной заземляющей шине необходимо установить медную шину выравнивания потенциалов сечением не менее 80 кв.мм или из другого материала, но с эквивалентным по проводимости сечением.

Шина выравнивания потенциалов должна быть кратчайшим путем соединена с защитной заземляющей шиной медным проводником сечением не менее 16 кв.мм.

Шину выравнивания потенциалов следует устанавливать в той части помещения, которая не охвачена шиной защитного заземления. При расположении заземляющей шины по всему периметру операционной отдельную шину выравнивания потенциалов предусматривать не следует.

Шину защитного заземления (выравнивания потенциалов) следует устанавливать на стенах на высоте 100-150 мм от пола, при этом следует добиваться плотного прилегания шины к стене.

В систему уравнивания потенциалов необходимо включать все металлические (проводящие) конструкции, доступные для прикосновения, которые могут оказаться под напряжением или могут вводить напряжение в медицинские помещения. СУП включает в себя специальные проводники, металлические оболочки кабелей, трубопроводы медицинских газов, металлические кабелепроводы, специальные металлические сетки, смонтированные в полу каждого этажа здания и т.д.

Система уравнивания потенциалов должна быть соединена с главной заземляющей шиной (ГЗШ).

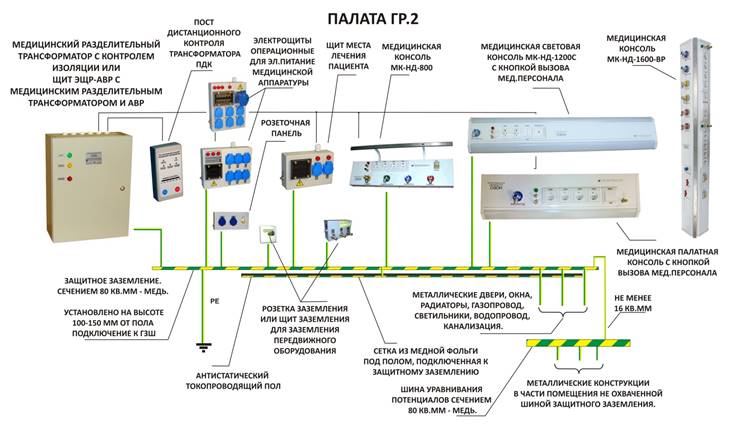

В каждом медицинском помещении Гр.1 или Гр.2 должна быть выполнена система дополнительного уравнивания потенциалов для уравнивания электрических потенциалов следующих частей электрооборудования, относящегося к "окружению пациента":

• защитные проводники;

• сторонние проводящие части;

• экраны от внешних электрических полей (если установлены);

• сетки токопроводящих полов (если установлены);

• металлические оболочки разделительных трансформаторов (если имеются).

Для медицинских помещений Гр.2 электрическое сопротивление проводников, включая сопротивление соединений между зажимами защитного проводника штепсельных розеток, стационарного оборудования или любых сторонних проводящих частей и шины уравнивания потенциалов не должно превышать 0,2 Ом.

Шины уравнивания потенциалов должны быть расположены в самом медицинском помещении или в непосредственной близости от него. В каждом распределительном шкафу или в непосредственной близости от него должна быть расположена шина системы дополнительного уравнивания потенциалов, к которой подключают проводники дополнительного уравнивания потенциалов и защитные проводники.

Все соединения должны быть выполнены так, чтобы они были хорошо различимы и предусматривали возможность индивидуального отключения (сварка и пайка не рекомендуется). Для подключения к шине защитного заземления могут быть использованы специальные розетки или щитки заземления.

Рекомендуемое нормируемое значение сопротивления заземления на вводе в электроустановке в целом не более 2,5Ом.

Функциональное (технологическое) заземление

Для подключения аппаратуры предусматривается функциональное (технологическое) заземление, которое должно быть соединено с главной заземляющей шиной (ГЗШ). К линии функционального заземления подключаются розетки и щитки заземления, которые в свою очередь предназначены для внешнего подключения передвижных приборов, электрооборудования и металлоконструкций к линии функционального заземления.

Типовые электрощиты для медицинских помещений

Назначение щитов - подключения конечных потребителей электрической энергии (медицинского оборудования) в помещениях Гр.1 и Гр.2.

Ниже приводится краткое описание типовых электрощитов распределительных на примере серийно выпускаемой продукции ООО «Энсбертех».

Электрощиты распределительные

Щит ЭЩР-6 конструктивно представляет собой пластиковый бокс со степенью защиты IP 54 габаритом 254(в)х361(ш)х111(г)мм с шестью евро-розетками и тремя автоматическими выключателями со светодиодной индикацией наличия питания по каждой из фаз. Розетки щита попарно разведены на три независимых блока. Это позволяет использовать щит, как в однофазных, так и в трехфазных сетях.

Щит ЭЩР-Ф-6 для обеспечения оперативного подключения оборудования и проводящих конструкций помещения к системе заземления дополнительно оборудован тремя оперативными зажимами заземления.

Щит ЭЩР-6С устанавливается для подключения мощного однофазного потребителя мощностью до 7кВА включительно. С этой целью щит дополнительно оснащен силовой однофазной розеткой на номинальный ток 32А и двухполюсным автоматом для защиты силовой линии.

Для подключения трехфазных потребителей выпускается щит ЭЩР-6Т, дополнительно оснащенный трехфазной розеткой и трехполюсным автоматом.

В закрытом состоянии при отключенных приборах нагрузки все операционные электрощиты допускают регулярную влажную обработку. Каждое место лечения пациента должно быть оборудовано не менее чем двумя розетками переменного тока напряжением 230В, подключенными к медицинскому разделительному трансформатору индивидуальными линиями электропитания, либо раздельно защищенными двухполюсными автоматическими выключателями. Для этой задачи серийно выпускаются электрощиты:

Электрощит ЭЩР-2C предназначен для подключения к медицинской IT системе однофазных потребителей электрической энергии напряжением 230В 50Гц непосредственно у места лечения пациента с одновременной минимизацией количества линий электроснабжения.

Щит ЭЩР-2Т габаритом 254(ш)х361(в)х111(г)мм предназначен для подключения трехфазного оборудования систем жизнеобеспечения пациента, а также флюрографов и рентгенаппаратов малой мощности щита. В добавление к двум однофазным розеткам щит оснащен трехфазной розеткой и трехполюсным автоматом на номинальный ток 16А (или 32А по заявке заказчика).

Щит ЭЩР-Ф-2Т позволяет быстро и удобно не только подключать к электропитанию, но и заземлять передвижное оборудование непосредственно у кровати больного.

Электрощит ЭЩР-Ф-3 обеспечивает подключения трех конечных электропотребителей Гр.1 к электросети напряжением 220В 50 Гц посредством евро-розеток на лицевой панели. Конструктивно ЭЩР-Ф-3 представляют собой пластиковый щит габаритом 180(в)х254(ш)х90(г)мм степенью защиты IP 54 (IP 44).

Для защиты человека от поражения электрическим током и кабельных линий от перегрузок и токов короткого замыкания ЭЩР-Ф-3 оборудован дифференциальным автоматом 16А 30мА. Три зажима оперативного заземления на лицевой панели щита позволяют оперативно заземлить электрооборудование или металлические конструкции.

ЭЩР-Ф-1 применяются для подключения потребителей к сети электроснабжения в медицинских учреждениях. Автоматические выключатели, защищающие линии панели устанавливаются в распределительном щите или шкафу медицинского трансформатора. Благодаря своей компактности и универсальности розеточные панели существенно расширяют возможности организации системы электроснабжения помещений Гр.1 и Гр.2.

ЭЩР-Ф-1 предназначена для подключения мощных однофазных потребителей к сети электроснабжения в медицинских учреждениях.

Конструктивно представляет пластиковый электрощит навесного исполнения с установленными на лицевой панели однофазным силовым разъемом и зажимом оперативного заземления. Силовой разъем рассчитан на рабочий ток 32А и оборудован контактом заземления.

ЭЩР-Ф-2 габаритом 200(ш)х120(в)х80(г)мм предназначена для подключения отдельных однофазных потребителей в операционных кабинетах. Представляет собой ударопрочный пластиковый электрощит навесного исполнения с установленными на лицевой панели двумя однофазным розетками исполнения IP54 и зажимом  оперативного заземления.

ЩИТ ФИЗИОТЕРАПЕВТИЧЕСКИЙ ГРУППОВОЙ

Щит физиотерапевтический групповой ЭЩР-ФА предназначен для организации подключения нескольких групп потребителей электрической энергии первой группы. Конструктивно ЭЩР-ФА представляют собой металлический щит со степенью защиты IP54 (или IP31) навесного, либо встроенного исполнения.

Для защиты оборудования и персонала на вводе ЭЩР-ФА устанавливается трехфазный дифференциальный автомат (как правило, номиналом 25А, 32А или 63А) с током утечки 100мА. Защита групповых линий выполняется однополюсными автоматами (обычно номиналом 16А).

Наличие питания по каждой из трех фаз отображается светодиодными индикаторами, а величина напряжения измеряется вольтметром с переключателем фаз.

Для контроля величины нагрузки (фазных токов) в ЭЩР-ФА возможна установка трех амперметров. Необходимо отметить, что такое решение на практике мало востребовано и ЭЩР-ФА амперметрами комплектуются под заказ клиента.

Также обращаем внимание, что применение одного амперметра для контроля тока трех фаз (с переключателем фаз, подобно вольтметру) технически не оправдано вследствие отрицательных эффектов коммутации токовых цепей. Для контроля трех фаз необходимо применять три амперметра.

Возможна установка цифрового вольтметра вместо стрелочного но это резко увеличивает стоимость оборудования.

Щиты и розетки заземления

Щиты заземления применяются для организации пунктов быстрого и удобного подключения  оборудования и металлоконструкций к системе заземления.

Щит ЭЩР-Ф-З-3 позволяет подключить к системе заземления три единицы  электрооборудования  или металлоконструкции.

Конструктивно представляет собой пластиковый щит габаритом 130(ш)х94(в)х60(г)мм навесного исполнения с 3-мя клеммами заземления на лицевой панели.

На боковой стенке щита имеется контакт заземления, к которому подводится линия заземления.

     Розетка  заземления ЭЩР-Ф-ЗР-1 предназначена для подключения одиночного провода заземления  электрооборудования и металлоконструкций к линии заземления.

Конструктивно представляет собой розетку стандартного формата для скрытого монтажа, позволяющую обеспечивать подключение дополнительного проводника заземления. Возможно конструктивное  исполнение в виде навесного монтажа.

Системы распределения медицинских газов

Крнсоли медицинские

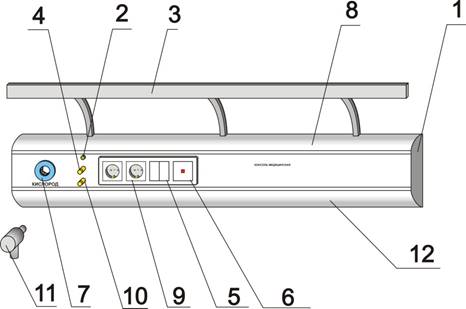

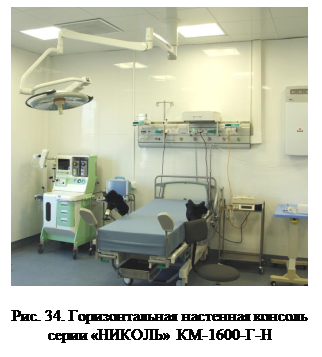

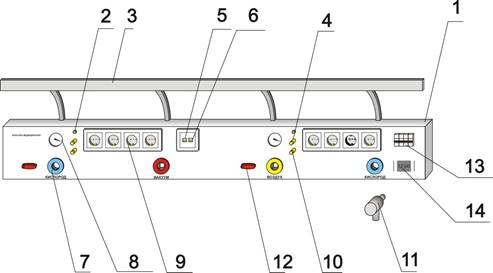

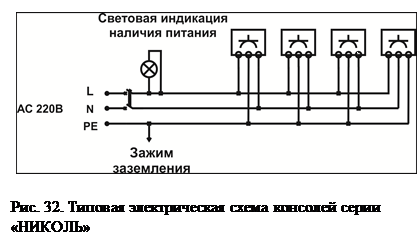

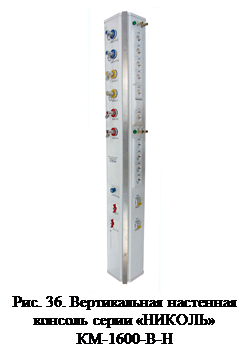

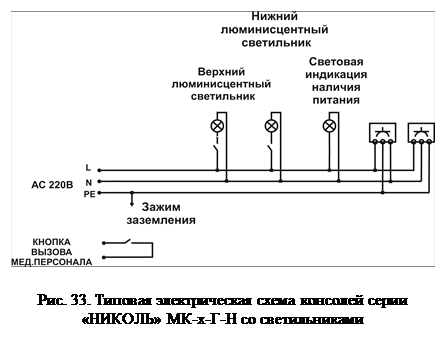

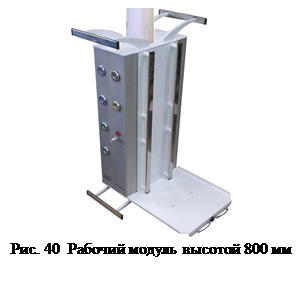

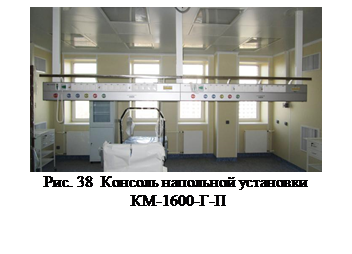

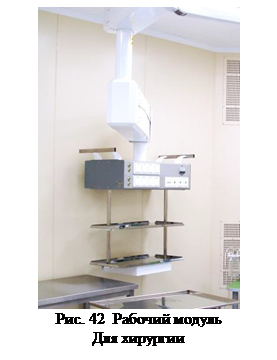

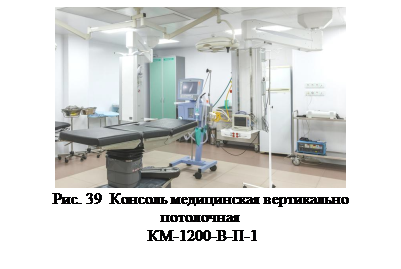

Консоли медицинские – это комплексные установки для обеспечения удобной и оперативной подачи медицинских газов и электропитания непосредственно к рабочему месту медицинского специалиста, либо к месту лечения пациента.

Консоли медицинские позволяют быстро и просто подключить к электросети и газовым системам медицинское оборудование, удобно и эффективно разместить необходимые системы на полках, сложить диагностические электроды в подвесной ящик, установить капельницу, обеспечить местное освещение.
