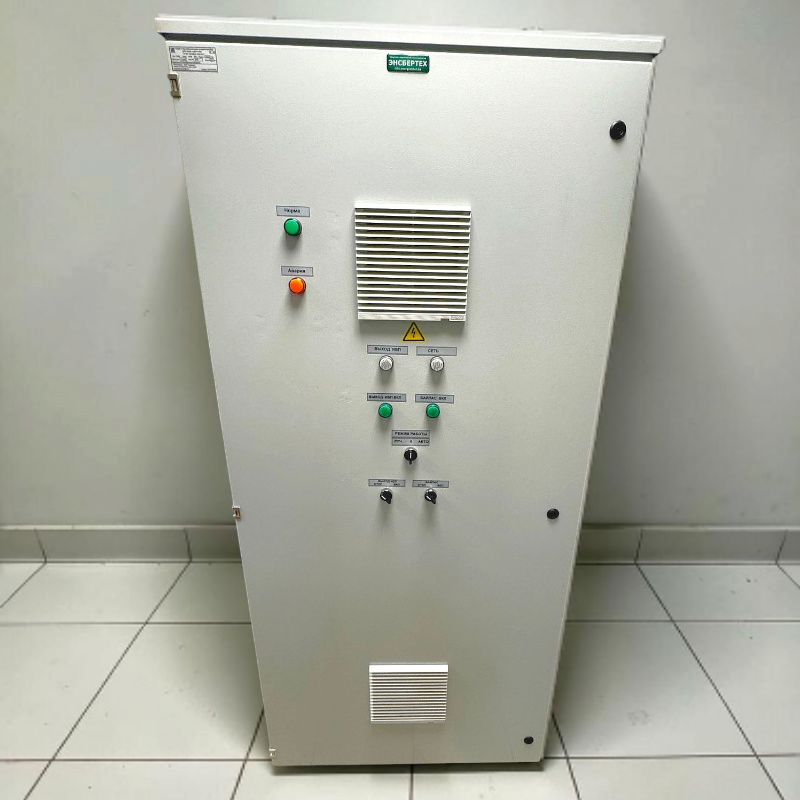

Медицинские разделительные трансформаторы с системой контроля изоляции и температуры серии ШТР с АВР
Технические характеристики разделительного трансформатора с блоком АВР на два, три или четыре ввода (в т.ч. от ДГУ) со временем переключения не более 0,5 сек.:
- Сопротивление изоляции, не менее ---------------------------------------------- 300 МОм
- Максимальное допустимое фазное входное напряжение --------------------- 255 В
- Напряжение контроля изоляции между первичной и вторичной обмотками -- 4 кВ
- Установка контроля изоляции ------------------------------------------------------ 50 кОм
- Время срабатывания системы контроля изоляции -------------------------------- 1- 3 с
- Температурный диапазон --------------------------------------------------------- 0 \ +40С
- Исполнение ----------------------------------------------------------------- от IP21 до IP54
Системы защиты и контроля:
- Автоматы защиты по входу и выходу обеспечивают защиту от сверхтоков в обмотках при аварии потребителя.
- Система плавного пуска обеспечивает ограничение величин пусковых токов при включении трансформатора и комфортный режим работы коммутационной аппаратуры.
- Система контроля температуры трансформатора контролирует температуру на ТР и при перегреве (длительной перегрузке)выдает сигнал аварии на пост дистанционного контроля (ПДК) и на желтый индикатор на лицевой панели «АВАРИЯ».
- Система контроля изоляции осуществляет непрерывный контроля состояния изоляции IT – сети. В случае нарушения изоляции и сниже сопротивления изоляции ниже установленного уровня (50 кОм) выдается сигнал «НАРУШЕНИЕ ИЗОЛЯЦИИ» на ПДК и на желтый индикатор на лицевой панели изделия «АВАРИЯ».
Система контроля рабочего тока трансформатора обеспечивает измерение величины нагрузки и выдает аварийный сигнал о перегрузке трансформатора на ПДК и на желтый индикатор на лицевой панели изделия «АВАРИЯ».
Качество продукции обеспечивается контролем и наличием следующих пунктов:
- Габарит корпуса трансформатора подбирается исходя из требования естественного охлаждения трансформатора.
- Экранирующая обмотка улучшает качество вторичной сети.
- Отклонение выходного напряжения не превышает 4%.
- Возможность подключения до 6 ПДК к каждому трансформатору.
- Ограничение пусковых токов трансформатора обеспечивается системой плавного пуска.
- При расчёте трансформатора закладывается высокая перегрузочная способность.
- Шумность изделия в пределах установленных нормативов.
- При производстве трансформаторов используется витой магнитопровод с распределённым зазором и медные обмотки, что позволяет значительно снизить потери мощности.
Дополнительные опции для разделительных трансформаторов с контролем изоляции.
|
Наименование дополнительной опции |
|
Узел подключения к системе "ДИСПЕТЧЕР" (система автоматизации инженерных систем, интеграция в единую компьютерную сеть учреждения). |
|
Система поиска повреждений изоляции IT-сети. Предназначена для определения линии нагрузки, в которой происходит утечка тока сверх установленного значения. |
|
Встроенный вольтметр для индикации входного напряжения медицинского трансформатора. Устанавливается на дверцу шкафа трансформатора. |
|
Встроенный амперметр для индикации тока нагрузки по каждой фазе. Устанавливается на дверцу шкафа трансформатора. |
|
Встроенный в корпус трансформатора пост контроля (ПДК). |
|
Модуль подключения ИБП с ручным BY PASS. Используется для ручного исключения ИБП из цепи питания с одновременным включением обходной цепи (BY PASS) в некоторых схемотехнических решениях. |
|
Возможность в один шкаф установить несколько трансформаторов |
|
Возможность настенного крепления трансформатора |
Трехфазные медицинские трансформаторы выпускаются в следующих вариантах (по желанию заказчика):
- С выходным линейным напряжением 220В (потребители подключаются между фазами).
- С выходным напряжением 380В - линейное/220В - фазное.
Габариты корпуса указаны справочно, на токи до 63А, в зависимости от максимально допустимых токов и комплектации габариты могут меняться, необходимо уточнить у производителя.
|
Наименование |
Р max, ВА |
Габариты корпуса СТАНДАРТ (ШхВхГ), мм |
Габариты корпуса с АВР2.0 либо АВР2.1 (ШхВхГ), мм |
Габариты корпуса с АВР3.0 либо АВР3.1 (ШхВхГ), мм |
Вес, от кг |
|
Шкаф с однофазным разделительным трансформатором с устройством контроля изоляции |
|||||
|
ШТР-400-Х-ЩР-УХЛ4 |
440 |
330х800х310 |
500х1500х300 |
500х1800х300 |
35 |
|
ШТР-600-Х-ЩР-УХЛ4 |
660 |
330х800х310 |
500х1500х300 |
500х1800х300 |
40 |
|
ШТР-1000-Х-ЩР-УХЛ4 |
1 200 |
330х800х310 |
500х1500х300 |
500х1800х300 |
45 |
|
ШТР-2000-Х-ЩР-УХЛ4 |
2 200 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
50 |
|
ШТР-3000-Х- ЩР-УХЛ4 |
3 500 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
57 |
|
ШТР-4000-Х- ЩР-УХЛ4 |
4 400 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
62 |
|
ШТР-5000-Х- ЩР-УХЛ4 |
5 500 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
65 |
|
ШТР-6000-Х- ЩР-УХЛ4 |
6000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
80 |
|
ШТР-7000-Х- ЩР-УХЛ4 |
7 000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
85 |
|
ШТР-8000-Х- ЩР-УХЛ4 |
8 000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
95 |
|
ШТР-9000-Х- ЩР-УХЛ4 |
9 000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
100 |
|
ШТР-10000-Х- ЩР-УХЛ4 |
10 500 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
110 |
|
ШТР-12000-Х- ЩР-УХЛ4 |
12 500 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
120 |
|
ШТР-15000-Х- ЩР-УХЛ4 |
15 000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
130 |
|
ШТР-16000-Х- ЩР-УХЛ4 |
16 000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
130 |
|
Шкаф с трехфазным разделительным трансформатором с устройством контроля изоляции |
|||||
|
ШТРТ-1500-Х- ЩР-УХЛ4 |
1 500 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
60 |
|
ШТРТ-2000-Х- ЩР-УХЛ4 |
2 200 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
65 |
|
ШТРТ-2500-Х- ЩР-УХЛ4 |
2 500 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
70 |
|
ШТРТ-3000-Х- ЩР-УХЛ4 |
3 600 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
78 |
|
ШТРТ-4000-Х- ЩР-УХЛ4 |
4 000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
80 |
|
ШТРТ-5000-Х- ЩР-УХЛ4 |
5 000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
95 |
|
ШТРТ-6000-Х- ЩР-УХЛ4 |
6 600 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
100 |
|
ШТРТ-7000-Х- ЩР-УХЛ4 |
7 000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
105 |
|
ШТРТ-8000-Х- ЩР-УХЛ4 |
8 000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
110 |
|
ШТРТ-9000-Х- ЩР-УХЛ4 |
9 000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
115 |
|
ШТРТ-10000-Х- ЩР-УХЛ4 |
10 500 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
120 |
|
ШТРТ-12000-Х- ЩР-УХЛ4 |
12 000 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
125 |
|
ШТРТ-16000-Х- ЩР-УХЛ4 |
16 500 |
500х1500х300 |
500х1500х300 |
500х1800х300 |
155 |
